Problem 1: Sekil 1' de bir kontrol sisteminin edeer elektrik devresi verilmitir. RLC devre elemanlarndan olumu edeer devrede, bamsz akm kayna i(t) giri olarak uygulanm, R direncinin zerindeki gerilim k gerilimi olarak tanmlanmtr. a) Sistemi tanmlayan diferansiyel denklemleri yazarak durum denkle

Question

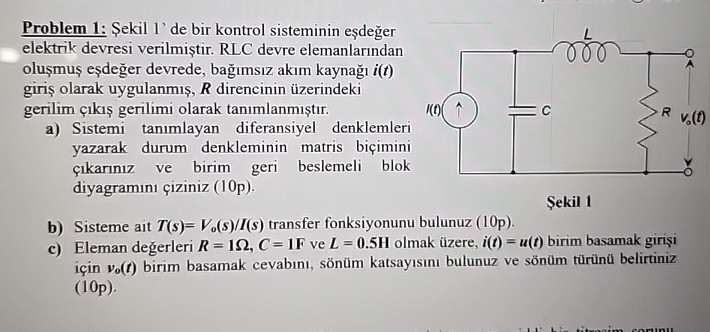

Problem 1: Sekil 1' de bir kontrol sisteminin eşdeğer elektrik devresi verilmiştir. RLC devre elemanlarından oluşmuş eşdeğer devrede, bağımsız akım kaynağı

i(t)

giriş olarak uygulanmış,

R

direncinin üzerindeki gerilim çıkış gerilimi olarak tanımlanmıştır. a) Sistemi tanımlayan diferansiyel denklemleri yazarak durum denkleminin matris biçimini çıkarınız ve birim geri beslemeli blok diyagramını çiziniz ( 10 p ). Şekil 1 b) Sisteme ait

T(s)=V_(0)(s)/(I)(s)

transfer fonksiyonunu bulunuz (10p). c) Eleman degerleri

R=1\Omega ,C=1F

ve

L=0.5H

olmak üzere,

i(t)=u(t)

birim basamak girişi için

v_(0)(t)

birim basamak cevabını, sönüm katsayısını bulunuz ve sönüm türünü belirtiniz (10p).
